Megjegyzés: A biztosítéktáblák kiosztása, a biztosítékok elhelyezkedése az autó évjáratától és felszereltségétől függően változhat! A leírás a magyar nyelvű kézikönyv adatai alapján készült.


A biztosítéktáblák elhelyezkedése

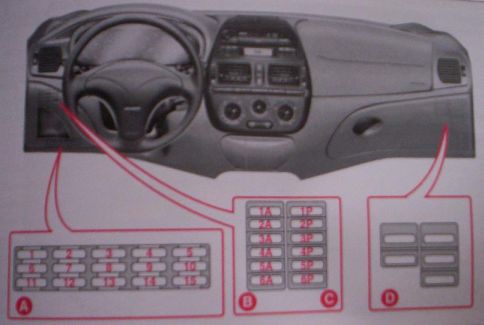

Utastér:


Hozzáférés az A, B, C helyen lévő biztosítékokhoz:

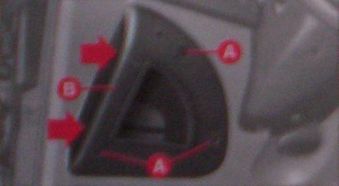

Oldjuk a fedelet rögzítő csavarokat (A), majd a fedél (B) bal oldalát kissé benyomva (nyilak), fordítsuk ki azt, és akasszuk ki a rögzítő füleket.

Hozzáférés a D helyen lévő biztosítékokhoz:

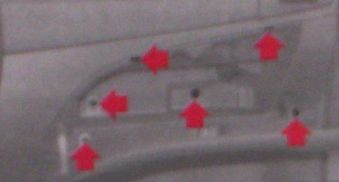

Nyissuk ki a kesztyűtartó fedelét, és vegyük ki a fiókot rögzítő csavarokat (nyilak), majd emeljük ki a fiókot.

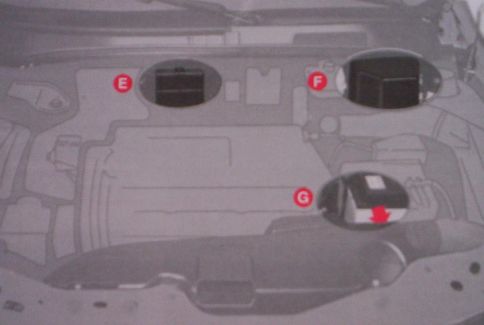

Motortér:

Hozzáférés az E, F helyen lévő biztosítékokhoz:
Oldjuk a műanyag védőfedelet rögzítő csavart, majd vegyük le a fedelet.

Hozzáférés a G helyen lévő biztosítékokhoz:
A biztosítékok az akkumulátor tartó lemezén találhatók.


A biztosítéktáblák kiosztása

Jelzés	Biztosíték	Védett berendezés
A(1)	10A	jobb oldali távolsági fényszóró
A(2)	10A	bal oldali távolsági fényszóró, távolsági fényszórók visszajelző lámpája
A(3)	20A	központi ajtózár áramellátás, autórádió, mobiltelefon, elektromos ablak/ajtózár vezérlő modul
A(4)	10A	bal oldali tompított fényszóró
A(5)	30A	légkondicionálás hűtőventilátor motor
A(6)	10A	jobb első helyzetjelző, bal hátsó helyzetjelző, helyzetjelzők visszajelző lámpája, jobb oldali rendszámtábla megvilágítás, műszerfal megvilágítás, autórádió megvilágítás, szivargyújtó megvilágítás, műszerfali kezelőszervek megvilágítása, mobiltelefon
A(7)	10A	bal első helyzetjelző, jobb hátsó helyzetjelző, bal oldali rendszámtábla megvilágítás, fűtés/légkondicionáló kezelőszerveinek megvilágítása
A(8)	10A	jobb oldali tompított fényszóró, fényszóróbeállítás korrektora, fényszórómosó működtetése
A(9)	20A	fűtés/szellőzés ventilátora
A(10)	20A	első/hátsó ablaktörlő, első/hátsó ablakmosó szivattyú, fényszórómosó működtetése
A(11)	20A	kürtök
A(12)	10A	utastér világítás elöl, utastér világítás hátul (Brava), csomagtér világítás, kesztyűtartó világítás, riasztóberendezés áramellátás, távirányító vevőegység áramellátása, műszerfal áramellátás (+akkumulátor), motorolajszint-jelző vezérlő modul (JTD 105)
A(13)	10A	féklámpák, kiegészítő féklámpa, irányjelzők, műszerfal áramellátás és ellenőrzés (+kulcs), motorolajszint-jelző vezérlő modul (JTD 105)
A(14)	10A	vészvillogó, riasztóberendezés vészvillogó
A(15)	30A	hátsóablak-fűtés, külső tükrök fűtése

Jelzés	Biztosíték	Védett berendezés
B(1A)	7,5A	tolatólámpa, légkondicionáló kompresszor relé, kipufogógáz visszavezető rendszer (EGR), akkumulátor tartó a légkondicionáláshoz, izzítógyertya relé (JTD 105), elektronikus riasztóberendezés +15 jel
B(2A)	20A	fényszórómosó
B(3A)	7,5A	Fiat CODE (+gyújtáskapcsoló), elektronikus befecskendezés relé, ventilátor relé, üzemanyag tápszivattyú relé, befecskendezés vezérlő modul (+kulcs)
B(4A)	10A	ABS
B(5A)	7,5A	légkondicionálás kompresszora
B(6A)	7,5A	Fiat CODE (+akkumulátor), üzemanyag-befecskendezés (+akkumulátor), befecskendezés vezérlő modul (+akkumulátor)

Jelzés	Biztosíték	Védett berendezés
C(1P)	7,5A	hátsó ködlámpa, hátsó ködlámpa visszajelző lámpája, hátsóablak-fűtés visszajelző lámpája, tükör megvilágítás, távirányító áramellátás, autórádió, mobiltelefon, telepass, külső tükrök elektromos beállítása, elektromos ablakmozgatás vezérlő modul, elektromos ablak/ajtózár vezérlő modul
C(2P)	15A	első ködfényszórók, ködfényszórók visszajelző lámpája
C(3P)	25A	elektromos ablakmozgatás (impulzus nélkül), elektromos ablakmozgatás hátul (Brava)
C(4P)	25A	elektromos ablakmozgatás (impulzussal), elektromos ablak/ajtózár vezérlő modul
C(5P)	20A	szivargyújtó/12V csatlakozó aljzat, napfénytető mozgatása, ülésfűtés
C(6P)	10A	légzsák

Jelzés	Biztosíték	Védett berendezés
D	10A	elektronikus befecskendező szivattyú (115 16V)
D	10A	üzemanyag tápszivattyú áramellátás (115 16V)
D	7,5A	üzemanyag-befecskendezés (115 16V, JTD 105)
D	15A	üzemanyag-befecskendezés (TD 75, TD 100)
D	15A	+30 jel: a befecskendező relé után az oxigén szenzor fűtéshez és a benzingőz szelencéhez, a levegőáramlás-mérőhöz és a fázistranszformátorhoz (Bravo 155 20V HGT)
D	15A	+30 jel: a befecskendező relé után az elektronikus vezérlőegységhez, a befecskendezőkhöz és a gyújtótekercsekhez (Bravo 155 20V HGT)

Jelzés	Biztosíték	Védett berendezés
E	15A	+30 jel: a befecskendező relé után az elektronikus vezérlő egységhez és a befecskendezőkhöz (80 16V)
E	15A	+30 jel: a befecskendező relé után az oxigén szenzor fűtéshez és a benzingőz szelence szelephez (80 16V, 100 16V)
E	70A	utastér fűtés vízfűtő betétek (JTD 105)

Jelzés	Biztosíték	Védett berendezés
F	60A (MAXI-FUSE)	ABS
F	80A (MAXI-FUSE)	automatikus sebességváltó
F	80A (MAXI-FUSE)	biztosítékok: 3-4-8-2A-2P-3P-4P-5P
F	80A (MAXI-FUSE)	biztosítékok: 5-9-10-11-12-14-15
F	40A (MAXI-FUSE)	biztosítékok: 6-7-13-1P-6P
F	40A (MAXI-FUSE)	gyújtáskapcsoló
F	30A (MAXI-FUSE)	hűtőradiátor ventilátora (80 16V légkondicionáló nélkül, 100 16V légkondicionáló nélkül)
F	40A (MAXI-FUSE)	hűtőradiátor ventilátora (80 16V légkondicionálóval, 100 16V légkondicionálóval, 100 16V automatikus sebességváltóval, Bravo 155 20V HGT légkondicionáló nélkül, TD 75, TD 100, JTD 105 légkondicionálóval)
F	50A (MAXI-FUSE)	hűtőradiátor ventilátora (115 16V légkondicionálóval, Bravo 155 20V HGT légkondicionálóval, JTD 105 légkondicionáló nélkül)
F	60A (MAXI FUSE)	izzítógyertyák áramellátása (dízelmotoros változatok)
F	80A (MAXI-FUSE)	közbenső vezérlő modul
F	30A (MAXI-FUSE)	üzemanyag-befecskendezés (benzinmotoros változatok)
F	80A (MAXI-FUSE)	választható extratartozékok számára fenntartva

Jelzés	Biztosíték	Védett berendezés
G	10A	akkumulátor áramellátás (100 16V automatikus sebességváltóval)
G	10A	gyújtáskapcsoló áramellátás (100 16V automatikus sebességváltóval)
G	20A	üzemanyagszűrő fűtése (JTD 105)

Biztosítékok színjelölése
