» A facelift előtti Bravo/a biztosíték-kiosztása

2006. július 04. | Beküldte: Ocsy

Megjegyzés: A biztosítéktáblák kiosztása, a biztosítékok elhelyezkedése az autó évjáratától és felszereltségétől függően változhat! A leírás a magyar nyelvű kézikönyv adatai alapján készült.


A biztosítéktáblák elhelyezkedése

Utastér:

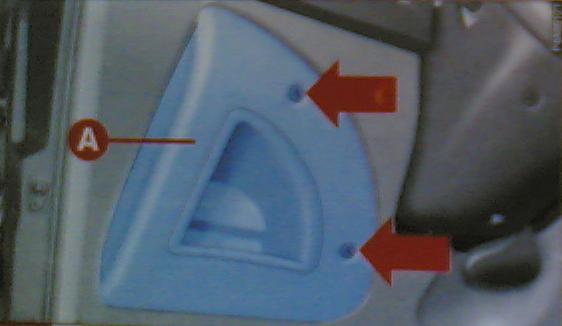

Fő biztosítéktábla fedél
Oldjuk a fedelet rögzítő csavarokat (nyilak), majd a fedél (A) bal oldalát kissé benyomva, fordítsuk ki azt, és akasszuk ki a rögzítő füleket.

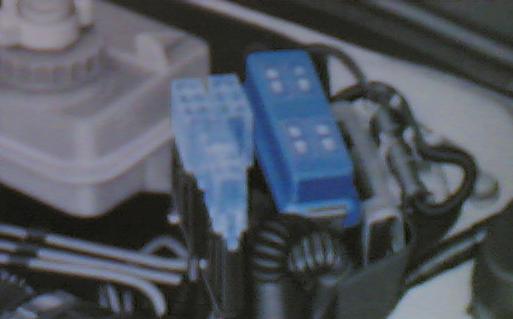

Motortér:
Motortér
Oldjuk a műanyag védőfedelet rögzítő csavart, majd vegyük le a fedelet.


A biztosítéktáblák kiosztása

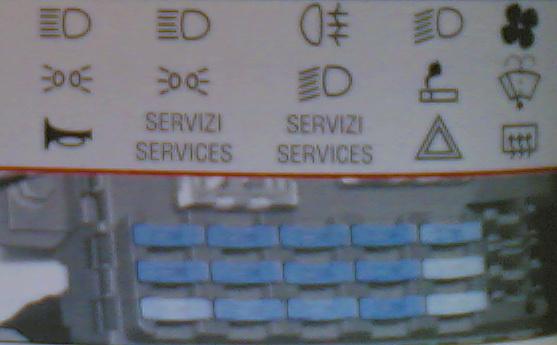

Utastér, központi tábla:
Központi tábla

JelzésBiztosítékVédett berendezés
http://www.fiatbravo.hu/images/docs/45.1-s.jpg10Ajobb oldali távolsági fényszóró
http://www.fiatbravo.hu/images/docs/45.1-s.jpg10Abal oldali távolsági fényszóró, távolsági fényszórók visszajelző lámpája
http://www.fiatbravo.hu/images/docs/45.6-s.jpg10Ajobb oldali tompított fényszóró
http://www.fiatbravo.hu/images/docs/45.6-s.jpg10Abal oldali tompított fényszóró, fényszóróbeállítás korrektora
http://www.fiatbravo.hu/images/docs/45.2-s.jpg10Ajobb első helyzetjelző, bal hátsó helyzetjelző, helyzetjelzők visszajelző lámpája, jobb oldali rendszámtábla megvilágítás, műszerfal megvilágítás, autórádió megvilágítás, szivargyújtó megvilágítás, műszerfali kezelőszervek megvilágítása, fényszóróbeállítás korrektor megvilágítása, elektromos tükörbeállítás megvilágítása, fűthető ülés kapcsolójának megvilágítása
http://www.fiatbravo.hu/images/docs/45.2-s.jpg10Abal első helyzetjelző, jobb hátsó helyzetjelző, bal oldali rendszámtábla megvilágítás, fűtés/légkondicionáló kezelőszerveinek megvilágítása
http://www.fiatbravo.hu/images/docs/45.4-s.jpg10Ahátsó ködlámpa
http://www.fiatbravo.hu/images/docs/45.8-s.jpg10Avészvillogó
http://www.fiatbravo.hu/images/docs/45.9-s.jpg30Alégkondicionálás hűtőventilátor motor
http://www.fiatbravo.hu/images/docs/45.7-s.jpg30Aszivargyújtó, fűtés/szellőzés ventilátora, légkondicionáló vezérlő relé
http://www.fiatbravo.hu/images/docs/45.10-s.jpg20Aelső/hátsó ablaktörlő, első/hátsó ablakmosó szivattyú
http://www.fiatbravo.hu/images/docs/45.11-s.jpg30Ahátsóablak-fűtés, hátsóablak-fűtés visszajelző lámpája
http://www.fiatbravo.hu/images/docs/45.3-s.jpg20Akürtök
http://www.fiatbravo.hu/images/docs/45.5-s.jpg10Autastér világítás, térképolvasó lámpa, csomagtér világítás, riasztóberendezés áramellátás, központi ajtózár távirányítás áramellátása, autórádió áramellátás
http://www.fiatbravo.hu/images/docs/45.5-s.jpg15Atolatólámpa, féklámpák, irányjelzők, műszerfal áramellátás, check panel áramellátás, elektronikus sebességmérő impulzusadója, külső tükrök elektromos beállítása, autórádió áramellátás, távirányító vezérlőegység áramellátás

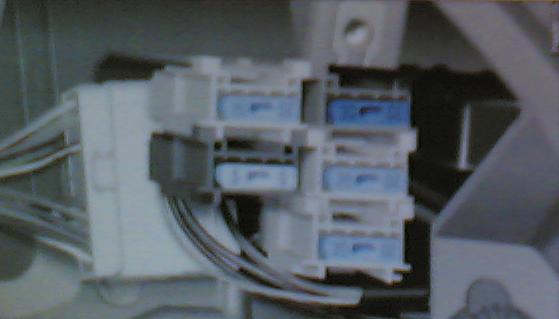

Utastér, központi tábla feletti csoport:
Központi tábla feletti csoport

BiztosítékVédett berendezés
20Anapfénytető mozgatása, ülésfűtés
20Aelső ködfényszórók
20Aközponti ajtózár áramellátás
5Alégzsák
30Aelektromos ablakemelők
7,5Aelektromos külső tükrök fűtése


Motortér:

BiztosítékVédett berendezés
80Avezérlő egység
60Aválasztható extratartozékok számára fenntartva
40Agyújtáskapcsoló
30Aüzemanyag-befecskendezés/gyújtási rendszer (benzinmotoros változatok)
60Aizzítógyertyák (dízelmotoros változatok)


Biztosítékok színjelölése

Színjelölés
