» Brava pótféklámpa ledesítése
2006. szeptember 26. | Beküldte: istvanv
Hozzávalók:
- Fiat Brava típusú személyszállító gépjármű, foghíjas pótféklámpával
- 1db jó kézügyességű ember
- Csavarhúzó

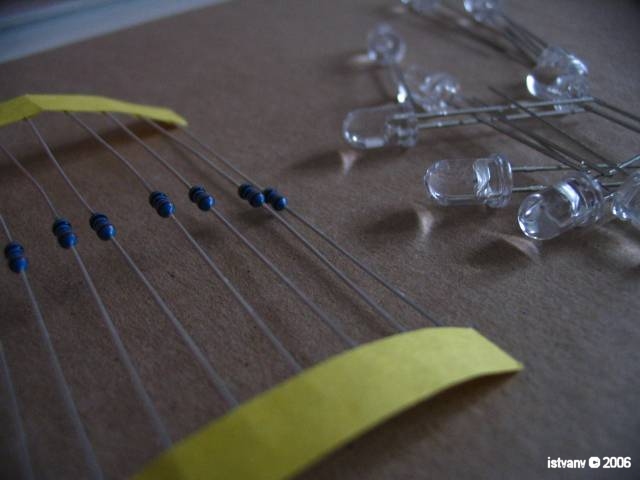

- 10db piros vagy fehér magas fényű 3V-os LED + 10db ellenállás, hogy a 12V ne üsse ki a LED-eket
- 1 db szike, sniccer, tapétavágó kés, kinek hogy tetszik
- Forrasztópáka, cin, forrasztóvíz
- Fúrógép
![Ledek 1.](../../images/docs/61.10-s.jpg)
Első lépésként ki kell szerelni ténykedésünk tárgyát a helyéről. Ehhez le kell bontani a csomagtér ajtó belső műanyag borítását. Miután kivettük, nyugodtan mehetünk a lakásba, műhelybe.

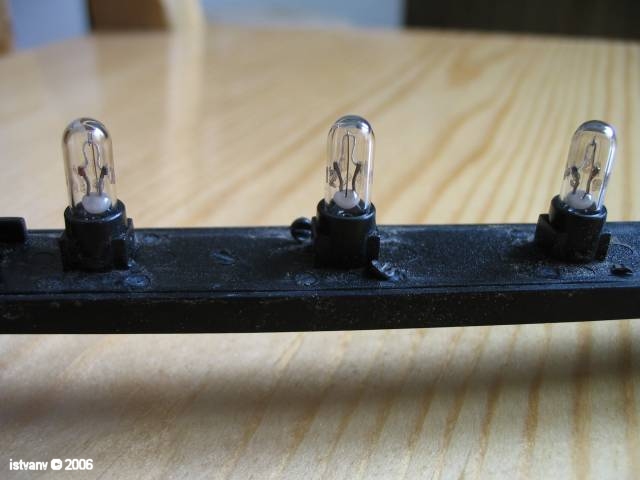

Szóval most végre hozzákezdhetünk a lámpa szétszereléséhez. Ez egészen addig egyszerű, amíg a 3db csavart kell kivenni. És most jön az olasz mérnökök felmenői sűrű emlegetése közbeni műanyag szegecsek fejének levágása.
![Bontás 1.](../../images/docs/61.6-s.jpg)
Majd óvatosan szét kell feszegetni az izzótartó foglalatot.
![Bontás 3.](../../images/docs/61.5-s.jpg)

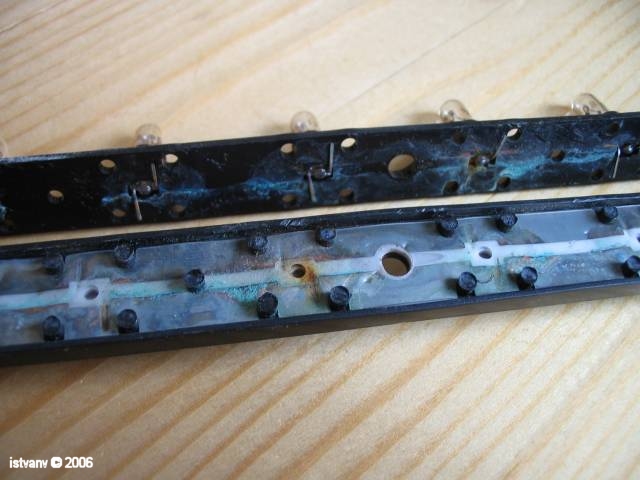

Ekkor látjuk, hogy bizony hiába a jó szigetelés, a lámpa belsejét csak megette a korrózió.

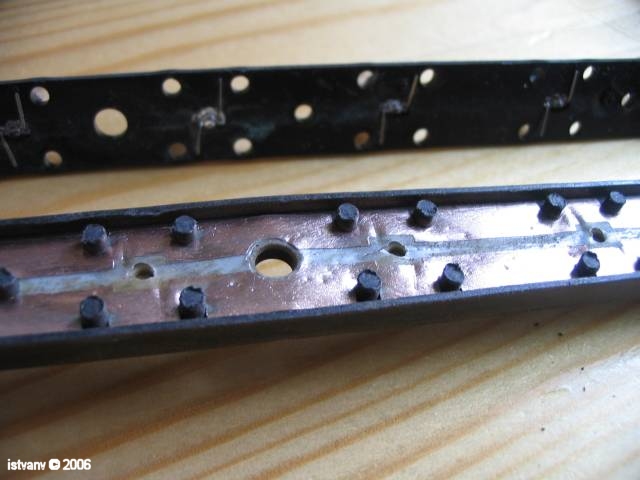

Első lépésnek le kell tisztítani az érintkezőket, melyhez én egy drótkefét használtam, ami tökéletes megoldásnak bizonyult.
![Megtisztítva](../../images/docs/61.11-s.jpg)

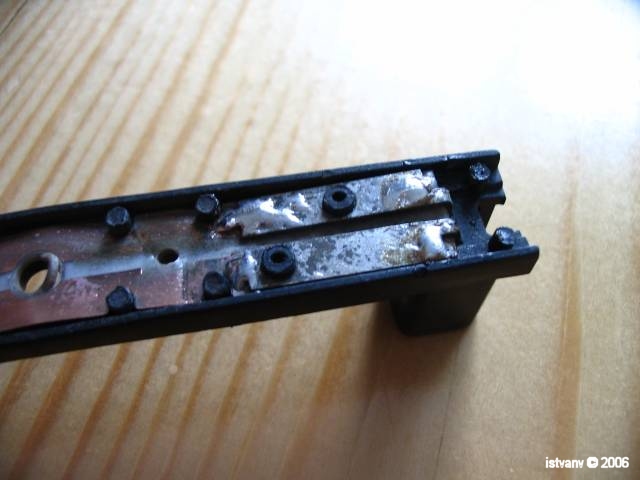

A LED-ek beforrasztása előtt nem árt összeforrasztani az elektromos csatlakozó érintkezőit, elkerülve a későbbi kontakthibát.
![Forrasztás](../../images/docs/61.7-s.jpg)
Ezután kiszedtem az izzókat, és eltettem, jó lesz még valamire. ;-)

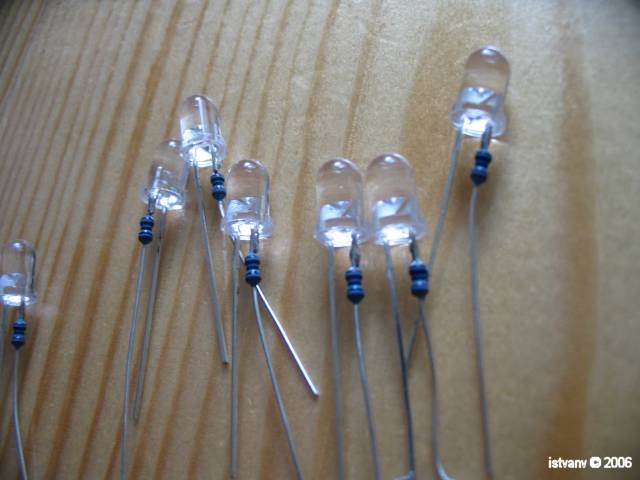

Bele kell próbálni a LED-eket hogy méretben mennyire passzol a régi izzók helyére. Nálam ez sajna némi átalakítást igényelt, mert nagyobb méretűt kaptam, mint ami pont befért volna. Ezért méretüknek megfelelően átfúrtam a foglalat felsőrészét (Vigyázat, vékony, puha műanyag, fúrásnál eltörhet). Erre azért volt szükség, hogy a LED-ek beforrasztása után a felsőrészt könnyű legyen a helyére pattintani.
![Ledek 2.](../../images/docs/61.9-s.jpg)

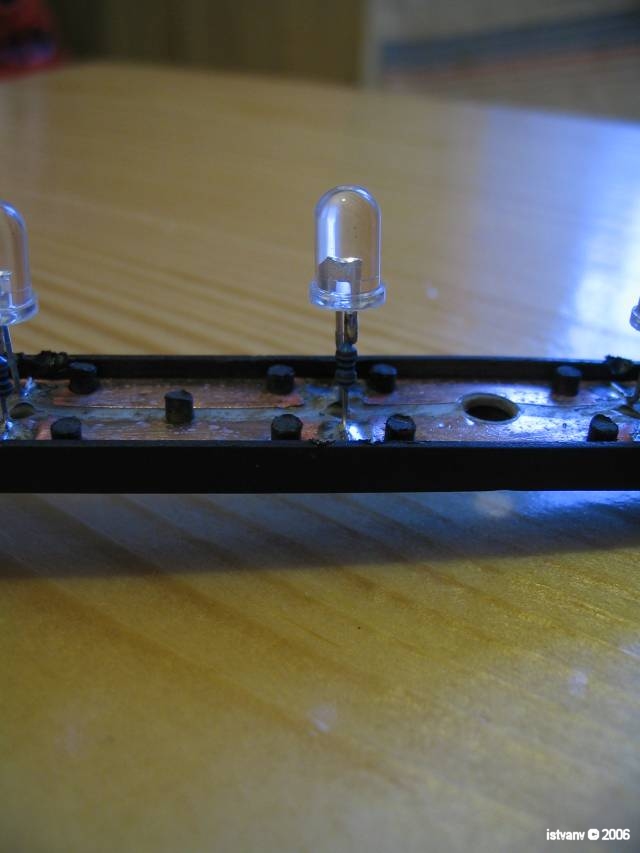

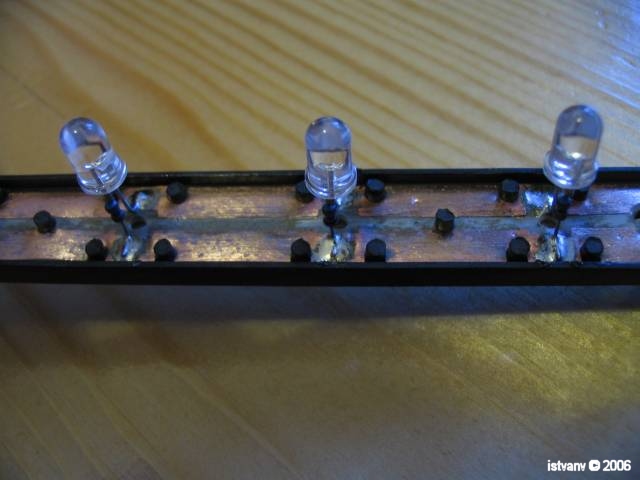

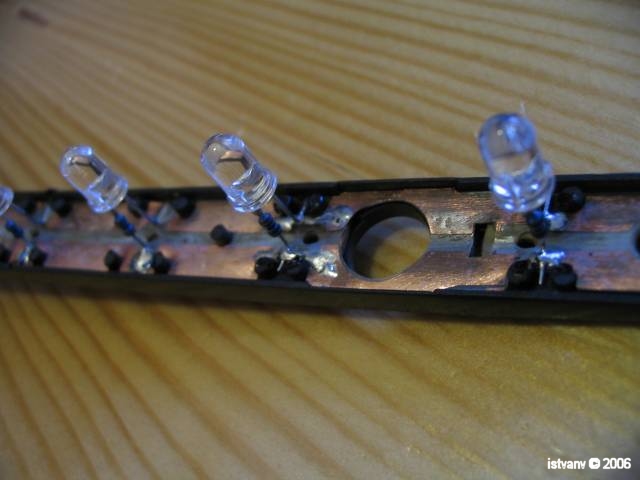

Miután kifúrtam, levágtam kb. 3mm-esre a LED-ek pozitív lábát, ráforrasztottam az ellenállást. (aki nem tudná, a hosszabb a pozitív láb) Ezután megmértem milyen hosszú legyen, és méretre vágtam. Egy picit ráhagytam hogy az alját meghajlítva nagyobb részt tudjak forrasztani. Forrasztásnál nagyon fontos megnézni melyik a pozitív oldal, és ennek megfelelően rakni a LED-eket, mert különben nem fognak világítani.
![Beforrasztva 3.](../../images/docs/61.3-s.jpg)

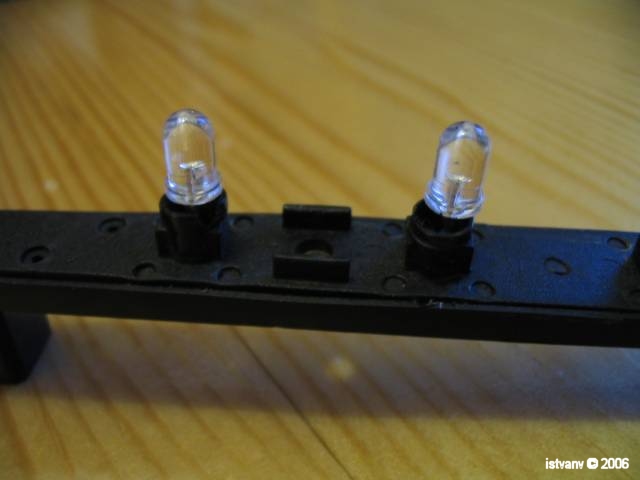

Miután ez megtörtént, összepattintottam a szétszedett foglalatot, és - biztos ami biztos alapon - kipróbáltam.
![Összerakva](../../images/docs/61.12-s.jpg)
Működött, tehát teljes az öröm. Gyorsan visszaszereltem... volna. De, miután előzőleg nem volt tökéletes az alatta lévő tömítés, körbekentem gumián pasztával, és így illesztettem vissza.

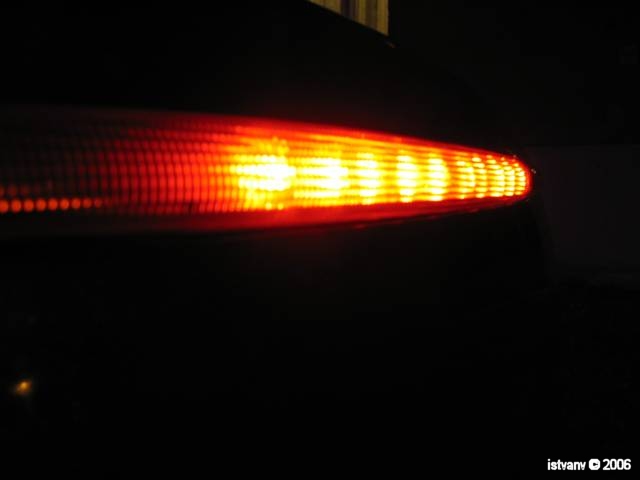

Röviden ennyi, és elkerülhető a foglalat teljes cseréje. Az egész cirka 650.-Ft-ba került.
![Kész van!](../../images/docs/61.8-s.jpg)
Érdekességképpen megjegyzem, az egyik autósboltban megkérdeztem mibe fáj nekem 1 db 12v-os LED féklámpához. Adtak volna 1600.-ért 5db-os csomagban. Még jó hogy hülye azért nem vagyok :-) Biztos működne azzal is, de 320 Ft, vagy 65 Ft, azért nem mindegy...
Ha segítség kell valakinek, és miskolci vagy erre jár, keressen meg nyugodtan.
© 2006 istvanv
- Fiat Brava típusú személyszállító gépjármű, foghíjas pótféklámpával
- 1db jó kézügyességű ember
- Csavarhúzó
- 10db piros vagy fehér magas fényű 3V-os LED + 10db ellenállás, hogy a 12V ne üsse ki a LED-eket
- 1 db szike, sniccer, tapétavágó kés, kinek hogy tetszik
- Forrasztópáka, cin, forrasztóvíz
- Fúrógép
![Ledek 1.](../../images/docs/61.10-s.jpg)
Első lépésként ki kell szerelni ténykedésünk tárgyát a helyéről. Ehhez le kell bontani a csomagtér ajtó belső műanyag borítását. Miután kivettük, nyugodtan mehetünk a lakásba, műhelybe.
Szóval most végre hozzákezdhetünk a lámpa szétszereléséhez. Ez egészen addig egyszerű, amíg a 3db csavart kell kivenni. És most jön az olasz mérnökök felmenői sűrű emlegetése közbeni műanyag szegecsek fejének levágása.
![Bontás 1.](../../images/docs/61.6-s.jpg)
Majd óvatosan szét kell feszegetni az izzótartó foglalatot.

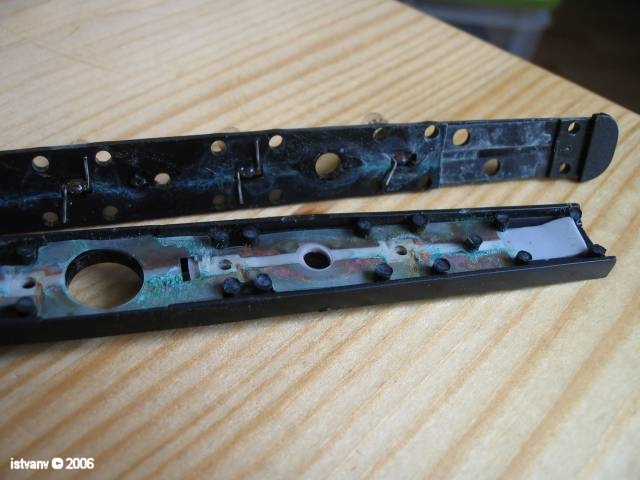

![Bontás 2.](../../images/docs/61.4-s.jpg)
