» A gyári Bravo/a/Marea rádiók (Grundig AD 182/AD...

2006. szeptember 12. | Beküldte: Ocsy

A Fiat Bravo/a/Marea-kba gyárilag beépített rádiók Grundig gyártmányúak, alapjuk egy szabvány DIN méretekkel rendelkező fejegység, amire az autó műszerfalának formatervéhez illeszkedő előlapot készítettek. Így helyettesíthetőek bármilyen szabványos méretű autórádióval, a megfelelő beépítőkeret használatával (a keretekről részletek A rádió csatlakozóinak kiosztása, nem gyári rádió beépítése című leírásban olvashatók).
Ezek a gyári rádiók, bár hangzásban nem nyújtanak kiemelkedő élményt (igaz, ez nagyrészt a gyárilag beépített, nagyon gyenge minőségű, papírmembránnal és aprócska mágnessel szerelt Nokia hangszórók számlájára írható), de más autómárkák hasonló kategóriájú típusainak gyári hifi-rendszereivel összevetve kiválóan megállják a helyüket, kezelhetőségükben, tudásukban pedig jóval túlmutatnak az átlagos gyári hangrendszereken.
A rádiók típusszáma Bravo/a-nál AD 182, Marea-nál AD 185 (a 182 a Bravo/a, a 185 a Marea gyári azonosító kódja a Fiat-nál; megtalálhatjuk pl. az alvázszámban is). Ettől eltekintve a Bravo/a és a Marea rádiók gyakorlatilag megegyeznek (kivéve az AD 182 M és AD 185 M, ld. lentebb), egymással teljesen csereszabatosak. A gyárilag csak a magasabb felszereltségű Marea-kba szerelt kormány-távvezérlő (multikormány) fogadására a Bravo/a-k megfelelő típusú rádiói is fel vannak készítve, azonban a Bravo/a-k nem kaptak távvezérlésre alkalmas kormányt egyik felszereltségi szintnél sem, ezért ezt a funkciót csak Marea-kban használhatjuk.

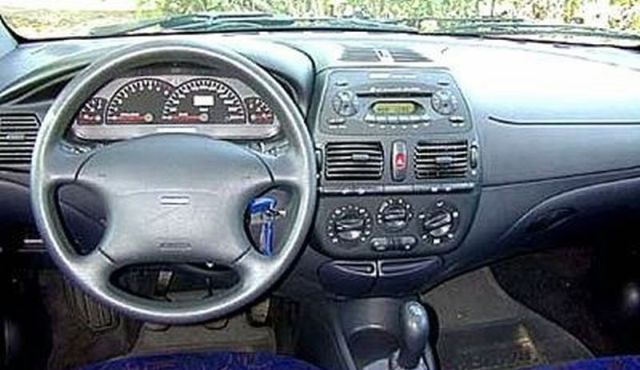

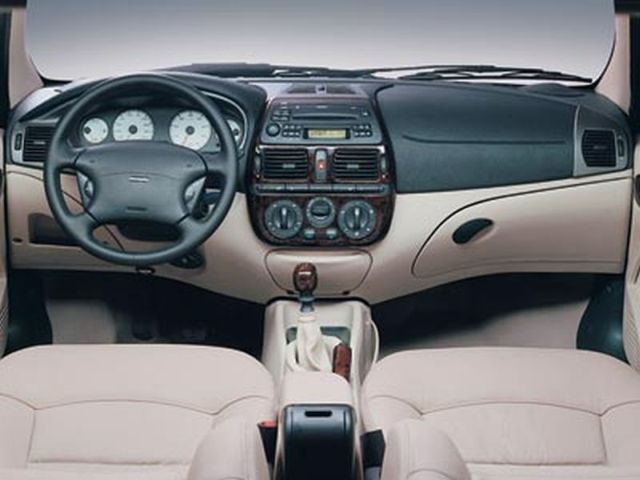

Török Marea VIP beltere
A luxusfelszereltségű török Marea VIP beltere gyári CD-s fejegységgel és multikormánnyal
A típusszám utáni betű a rádió funkciókkal való ellátottságának szintjét jelöli. Ez lehet L (=Low), M (=Medium) és H (=High). Ezek a szintek párhuzamba állíthatók az autók felszereltségi szintjeivel, azaz pl. egy szerényebb kivitelű, facelift előtti Bravo S-ben nem fogunk H-s rádiót találni (legfeljebb külön rendelésre, vagy utólag beszerelve), és viszont, egy fullextrás Marea HLX-be sem szereltek gyárilag L-es rádiót.
Ez után a betű után állhat még egy szám, ami a módosított, továbbfejlesztett típusokat jelöli az adott szinten belül, azaz pl. a H utódja a H2.
A gyári rádióhoz külső, tetőre szerelt antenna tartozik.
Az egyes típusok főbb beállítási, kényelmi funkciói az alábbiakban olvashatók. A fotók a típus beazonosításához nyújtanak segítséget, mivel az előlapon erre nincs külön utalás, csak a rádió házán lévő cimkén van megjelölve, de ennek leolvasásához ki kell szerelni a készüléket a műszerfalból.
(A típusszámok melletti gyártási évszámok a Bravo/a-ra vonatkoznak; természetesen a Marea-kban 2001. után is megtalálhatóak a fejlettebb változatok.)


AD 182 L (1995-1998)

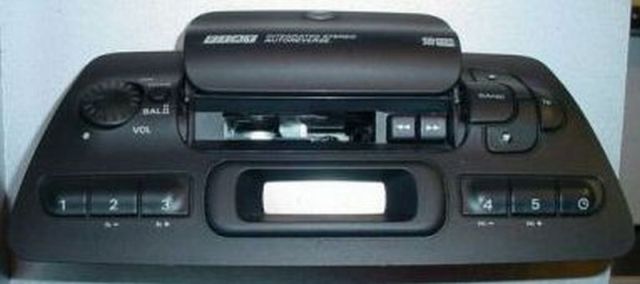

Grundig AD 182 L/185 M

Erősítő:

- 2x4W kimenő teljesítmény (műszerfali magassugárzó még nem járt hozzá, csak két, az /első/ ajtókba épített hangszóró).
- Hangszínszabályozás.
- Hangerőelosztás a jobb és bal hangcsatornák között (Balance).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- Manuális és automata állomáskeresés.
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Hullámsávonként 5 programozható memóriahely (MW, LW, FM1, FM2).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése.
- Zárható kazettanyílás.
Egyéb funkciók:
- Óra.

A fenti kép valójában az AD 182 L továbbfejlesztett (1996-os) változatát, az AD 185 M-et ábrázolja (a Marea-ra utaló típusszám ellenére Bravo/a-kban is előfordul). A két rádió külsőre csak a kazettanyílás-fedél feliratában (az „Integrated Stereo” közös; a második sorban az AD 182 L-nél „20 Preset Memory”, míg az AD 185 M-nél „Autoreverse” olvasható), különbözik, valamint az AD 185 M-nél van egy új gomb az állomáskereső gombok mellett, a TP, ami az AD 182 L-nél még hiányzik. Az AD 185 M további, az AD 182 L-től eltérő funkciói:

Rádió:
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával. Ezekhez három külön FM al-hullámsáv tartozik a nomál FM mellett: FM-RDS I, II és III. FM-RDS-nél a kézi hangolás nem használható.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP, csak az FM-RDS hullámsávokon).
- Mindhárom FM-RDS sávhoz memorizálható 5-5 előre beállított állomás.
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore, csak az FM-RDS hullámsávokon).
- Állomáskeresés a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
Kazetta lejátszó:
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
- Króm-dioxid szalagok automatikus kezelése.


AD 182 H (1995-1998)

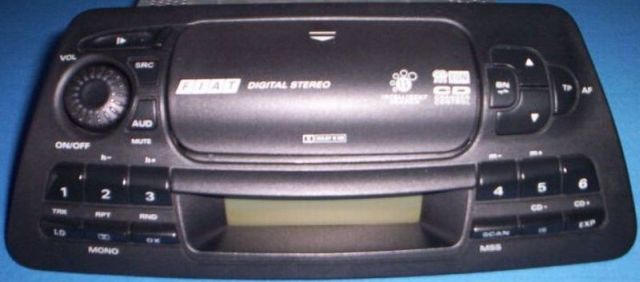

Grundig AD 182 H

Erősítő:

- 4x15W kimenő teljesítmény.
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Manuális (kivéve RDS1 és RDS2 hullámsávok) és automata állomáskeresés.
- Hullámsávonként 6 programozható memóriahely (MW, LW, FM, RDS1, RDS2).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore, csak az RDS2 hullámsávon).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése (közben a legutoljára beállított rádióadás hallható).
- Zárható kazettanyílás.
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
- Króm-dioxid és vasoxid szalagok automatikus kezelése.
- Műsorrész keresése (Music Search System, MSS).
- Dolby B zajcsökkentés.
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Kormány-távvezérlő csatlakoztatása (csak AD 185 H).
- Óra.
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó és a CD-tár onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta/CD lejátszás előtt volt beállítva.
- Biztonsági lopásgátló kódvédelem (CODE).

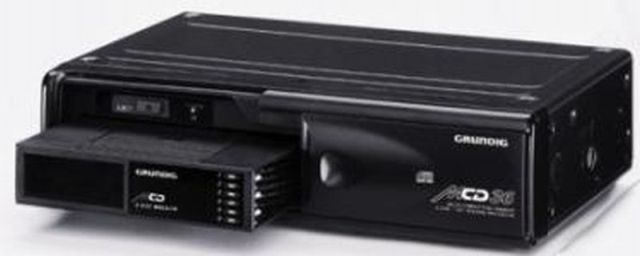

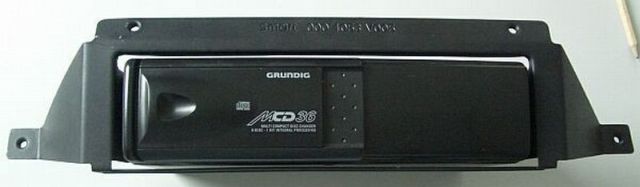

- CD-tár vezérlése (a hozzá való kábelt ennél a típusnál beépítették az autóba, a vége a csomagtartó bal oldalán található).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


AD 182 M (1998-2000)

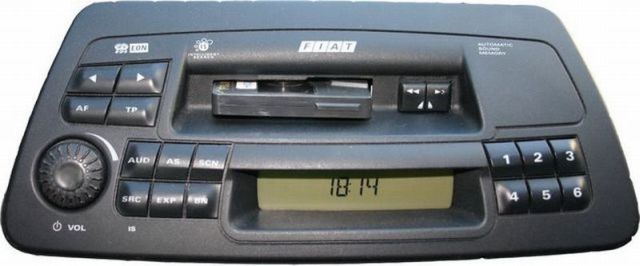

Grundig AD 182 M

Erősítő:

- 2X15W vagy 4 hangszóró esetén 4x5W kimenő teljesítmény (utóbbi csak akkor, ha a két hátsó hangszóró - a csatornaszűkítő eltávolítása után - be van kötve).
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Programtípus kijelzés és keresés (Programme Type, PTY).
- Manuális és automata állomáskeresés.
- Hullámsávonként 5 programozható memóriahely (MW, LW, FM, FM1, FM2, FM3).
- Állomáskeresés választható vételi érzékenységgel (helyi és távolsági adók vétele, LOC).
- Maximum 30 rádióadó intelligens keresése és tárolása (Intelligent Search, IS).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Rádióállomás-követés változó frekvenciákon (Alternate Frequency, AF).
- Automatikus adóállomás-váltás a vételi jel gyengülésekor (LRN).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése.
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Óra (szinkronizálható RDS rádióadásokkal).
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta lejátszás előtt volt beállítva.
- Mobiltelefon kihangosítása (rádió elnémítással).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


AD 182 H2 (1998-2000)

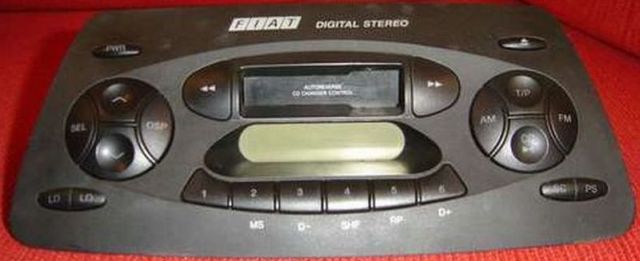

Grundig AD 182 H2

Erősítő:

- 4X15W kimenő teljesítmény.
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Programtípus kijelzés és keresés (Programme Type, PTY).
- Manuális és automata állomáskeresés.
- Hullámsávonként 6 programozható memóriahely (MW, LW, FM, FM1, FM2, FM3).
- Állomáskeresés választható vételi érzékenységgel (helyi és távolsági adók vétele, LOC).
- Maximum 30 rádióadó intelligens keresése és tárolása (Intelligent Search, IS).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Rádióállomás-követés változó frekvenciákon (Alternate Frequency, AF).
- Automatikus adóállomás-váltás a vételi jel gyengülésekor (LRN).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése.
- Zárható kazettanyílás.
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
- Műsorrész keresése (Music Search System, MSS).
- Dolby B zajcsökkentés.
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Kormány-távvezérlő csatlakoztatása.
- Sebességfüggő hangerőszabályozás (Speed Controlled Volume, SCV).
- Óra (szinkronizálható RDS rádióadásokkal).
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó és a CD-tár onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta/CD lejátszás előtt volt beállítva.
- Biztonsági lopásgátló kódvédelem (CODE).
- CD-tár vezérlése (a hozzá való kábelt ennél a típusnál beépítették az autóba, a vége a csomagtartó bal oldalán található).
- Mobiltelefon kihangosítása (rádió elnémítással).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


AD 182 M2 (2000-2001)
Grundig AD 182 M2

Erősítő:

- 2X15W vagy 4 hangszóró esetén 4x5W kimenő teljesítmény (utóbbi csak akkor, ha a két hátsó hangszóró - a csatornaszűkítő eltávolítása után - be van kötve).
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Programtípus kijelzés és keresés (Programme Type, PTY).
- Manuális és automata állomáskeresés.
- Hullámsávonként 6 programozható memóriahely (MW, LW, FM, FM1, FM2, FM3).
- Állomáskeresés választható vételi érzékenységgel (helyi és távolsági adók vétele, LOC).
- Maximum 30 rádióadó intelligens keresése és tárolása (Intelligent Search, IS).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Rádióállomás-követés változó frekvenciákon (Alternate Frequency, AF).
- Automatikus adóállomás-váltás a vételi jel gyengülésekor (LRN).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése.
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Óra (szinkronizálható RDS rádióadásokkal).
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta lejátszás előtt volt beállítva.
- Mobiltelefon kihangosítása (rádió elnémítással).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


AD 182 H3 (2000-2001)

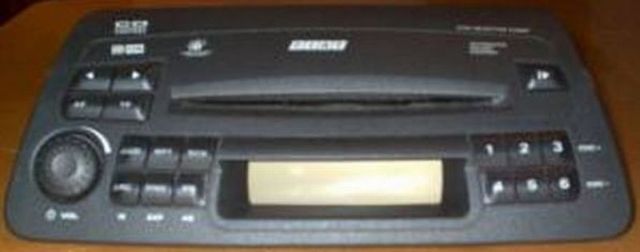

Grundig AD 182 H3

Erősítő:

- 4X15W kimenő teljesítmény.
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Programtípus kijelzés és keresés (Programme Type, PTY).
- Manuális és automata állomáskeresés.
- Hullámsávonként 6 programozható memóriahely (MW, LW, FM, FM1, FM2, FM3).
- Állomáskeresés választható vételi érzékenységgel (helyi és távolsági adók vétele, LOC).
- Maximum 30 rádióadó intelligens keresése és tárolása (Intelligent Search, IS).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Rádióállomás-követés változó frekvenciákon (Alternate Frequency, AF).
- Automatikus adóállomás-váltás a vételi jel gyengülésekor (LRN).
Kazetta lejátszó:
- Szalag gyors előre-/visszacsévélése.
- Választható, illetve a szalag végén automatikusan megforduló lejátszási irány.
- Műsorrész keresése (Music Search System, MSS).
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Kormány-távvezérlő csatlakoztatása.
- Sebességfüggő hangerőszabályozás (Speed Controlled Volume, SCV).
- Óra (szinkronizálható RDS rádióadásokkal).
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó és a CD-tár onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta/CD lejátszás előtt volt beállítva.
- Biztonsági lopásgátló kódvédelem (CODE).
- CD-tár vezérlése (a hozzá való kábelt ennél a típusnál beépítették az autóba, a vége a csomagtartó bal oldalán található).
- Mobiltelefon kihangosítása (rádió elnémítással).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


AD 182 H4 (2000-2001)

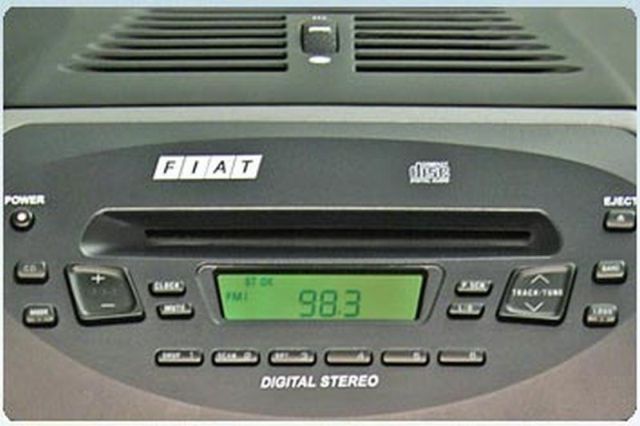

Grundig AD 182 H4

Ez a gyári CD-s fejegység. Európában nagyon ritka - a gyártól beszerezhető, csillagászati összegekért -, de a Törökországban és Brazíliában futó Marea-kban gyakran találkozhatunk vele.

Erősítő
:
- 4X15W kimenő teljesítmény.
- Kétsávos equalizer (Treble/Bass).
- Mély hangok kiemelése alacsony hangerőnél (Loudness, LD).
- Hangerőelosztás a jobb és bal (Balance), illetve az első és hátsó (Fader) hangcsatornák között.
- Elnémítás (Mute).
Rádió:
- Hosszú- (LW), közép- (MW) és ultrarövid (FM) hullámú rádióadások mono és stereo vétele.
- RDS (Radio Data System) adások vétele, a beállított rádióállomás nevének kiírásával.
- EON (Enhanced Other Network) adások vétele.
- Közlekedési hírműsorok vétele (Traffic Programme, TP).
- Programtípus kijelzés és keresés (Programme Type, PTY).
- Manuális és automata állomáskeresés.
- Hullámsávonként 6 programozható memóriahely (MW, LW, FM, FM1, FM2, FM3).
- Állomáskeresés választható vételi érzékenységgel (helyi és távolsági adók vétele, LOC).
- Maximum 30 rádióadó intelligens keresése és tárolása (Intelligent Search, IS).
- A legerősebb jelű rádióadók automatikus keresése és tárolása (Autostore).
- Tárolt állomások közötti pásztázó keresés (SCAN).
- Állomáskeresés automatikusan a legnagyobb vételi érzékenységgel (DX, Distant MaXimum).
- Rádióállomás-követés változó frekvenciákon (Alternate Frequency, AF).
- Automatikus adóállomás-váltás a vételi jel gyengülésekor (LRN).
CD lejátszó:
- Sávok ismétlése.
- Sávok véletlenszerű lejátszása.
- Sávok pásztázó (mindegyikből kb. 10 másodperc) lejátszása.
- Sávok közötti gyors léptetés.
Egyéb funkciók:
- Gyújtáskapcsoló általi be/kikapcsolás (letiltható, de ebben az esetben a rádió 20 perccel a gyújtás levétele után automatikusan kikapcsol az akkumulátor védelme érdekében).
- Kormány-távvezérlő csatlakoztatása.
- Sebességfüggő hangerőszabályozás (Speed Controlled Volume, SCV).
- Óra (szinkronizálható RDS rádióadásokkal).
- Szünet funkció: hangforrás váltásnál a kazetta lejátszó és a CD-tár onnan folytatja a lejátszást, ahol korábban abbahagyta. A rádió arra az állomásra tér vissza, amire a kazetta/CD lejátszás előtt volt beállítva.
- Biztonsági lopásgátló kódvédelem (CODE).
- CD-tár vezérlése (a hozzá való kábelt ennél a típusnál beépítették az autóba, a vége a csomagtartó bal oldalán található).
- Mobiltelefon kihangosítása (rádió elnémítással).
- Külső erősítő csatlakoztatási lehetőség.
- Motoros külső antenna csatlakoztatási lehetőség.


Grundig MCD-36 CD-tár

A CD-tár vezérlésére felkészített rádiókhoz gyárilag a Grundig MCD-36-os, 6 lemezes CD-tár illeszthető. A lejátszható lemezformátumok: CD-Audio, CD-R, CD-RW (utóbbit legfeljebb 4x-es sebességgel írva). A rádió kezelőszerveivel választható ki a lejátszani kívánt lemez, illetve adott lemezen belül beállítható a sávok véletlenszerű vagy ismétlődő (egy sáv vagy a teljes lemez), illetve pásztázó (minden sávból kb. 10 másodperc) lejátszási módja is.
Grundig MCD-36 Grundig MCD-36 beépítőkeretben Grundig MCD-36 és tartozékai
A Grundig MCD-36-os CD-tár és tartozékai
Használható még a szintén hatlemezes MCD-46, illetve a 10 lemezes MCD-40 és MCD-50 is (bár ezek a gyári rádióval csak az első 6 lemezt kezelik folyamatosan).


A gyári hangszórók műszaki adatai

- az (első) ajtókban 2x30 W teljesítményű, 130x180 mm (kb. 5”x7”) méretű elliptikus közép/mély sugárzók;
- a műszerfal tetején 2x40 W teljesítményű „ferro fluid dome” magassugárzók;
- hátul, a kalaptartó mellett 2x30 W teljesítményű, 130 mm (kb. 5”) méretű szélessávú hangszórók (gyári szereltségben csak H jelzésű rádióknál).

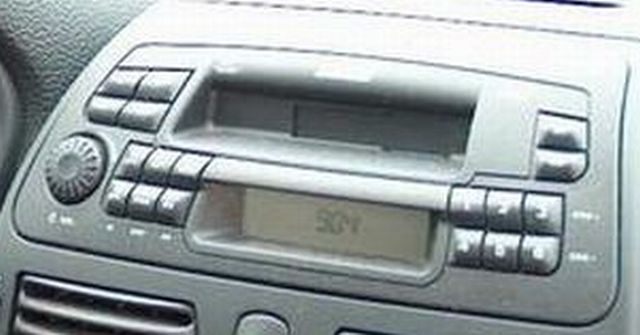

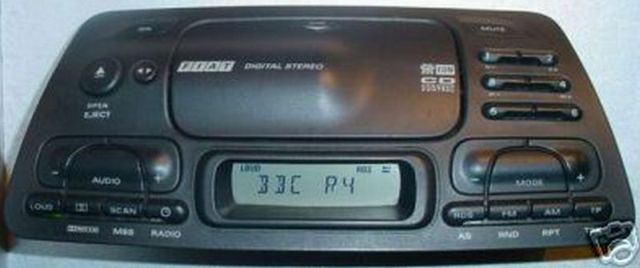

Végezetül néhány fotó a brazil Brava-kba, Marea-kba szerelt rádiókról. Ezek nem Grundig (de pl. a H4-est megtalálhatjuk a brazil Marea-kban is), hanem Visteon gyártmányúak:
Visteon kazettás fejegység Visteon CD-s fejegység 1. Visteon CD-s fejegység 2.

© 2006 Gáll István (Öcsy)
